水平式工业压缩机
    发布时间: 2021-06-23 17:40
水平式工业压缩机
为什么选用

Corken压缩机



广泛用于各种工艺气体的无油压缩…



Corken公司设计生产的I-系列无油压缩机用于传输多种工艺气体,包括:轻烃气、丙烯、丁二烯、氢、氦、氯甲烷、二氧化硫、氯、HCFC制冷剂等。工业系列压缩机为具有高可靠性的往复式压缩机,在多种应用中均具备出色的可靠性,如压缩用于研究的外来气体、化学行业的工业气体及垃圾产生的腐蚀性沼气和石油行业气体增压的应用。



对气体泄漏的**控制…



对于有毒、危险和爆炸性气体,Corken的D系列(单隔距间/2级填料密封)和T系列(双隔距间/3级填料密封)设计可提供**的防泄漏控制。在安装正 确的情况下,Corken T型压缩机符合对挥发性有机化合物(VOCs)逸散性排放控制的EPA要求(美国国家环境保护局条例40CRF CH,章节 264.1053)。



满足您应用要求的多种选项…



防腐涂层:Corken产品带有专用涂层,可防止压缩机内关键部件出现腐蚀和过早磨损。这一涂层为注有碳氟化合物的电镀镍合金。详情请见第11页。

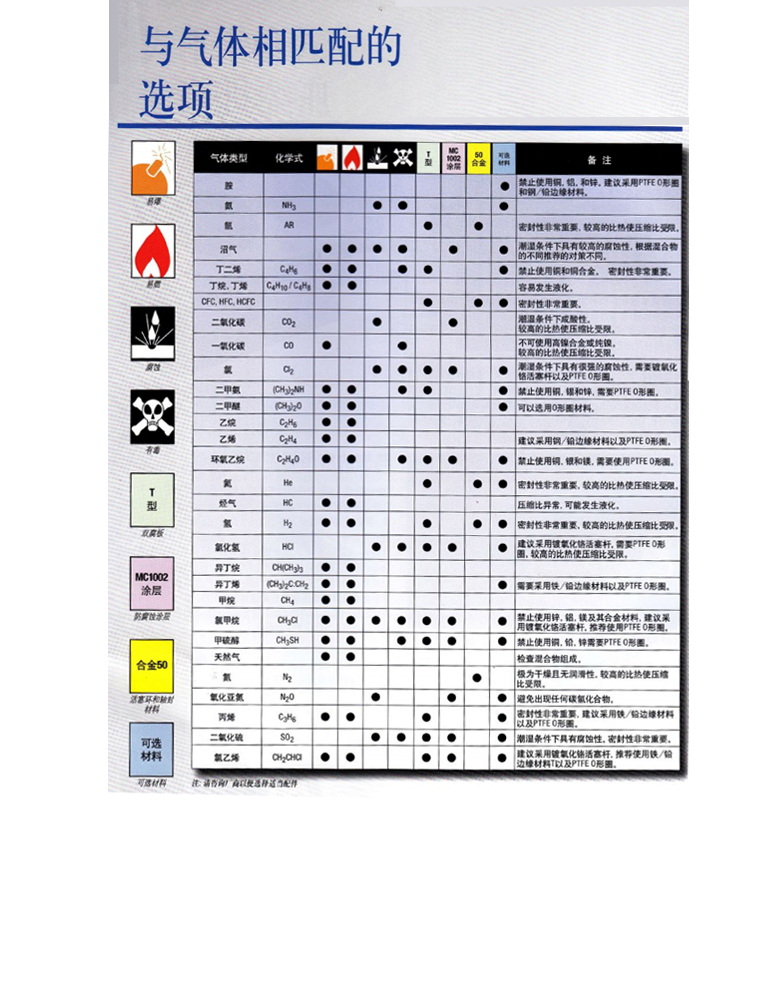

材料选项:为了满足挥发性和有毒气体的要求,Corken公司为部件,垫圈和O型环提供可选的多种材料。



ANSI法兰选项:工业系列(I系列)立式压缩机可配备ANSI法兰。ANSI是一种凸面法兰,能够极大地改善泄漏污染和结构完整性。大多数的工业系列(I系列)水平式压缩机不配备ANSI法兰;但是它们可以选装平焊法兰(2.75” 水平式缸体除外)。ANSI法兰为其标准配置。



DIN铁选项:为实现*大热冲击耐受性,Corken在多个型号的压缩机上配备了用于容压零部件(缸体和缸盖)的DIN规格铁部件。涉及具体压缩机型号的详细情况,请向制造商咨询。

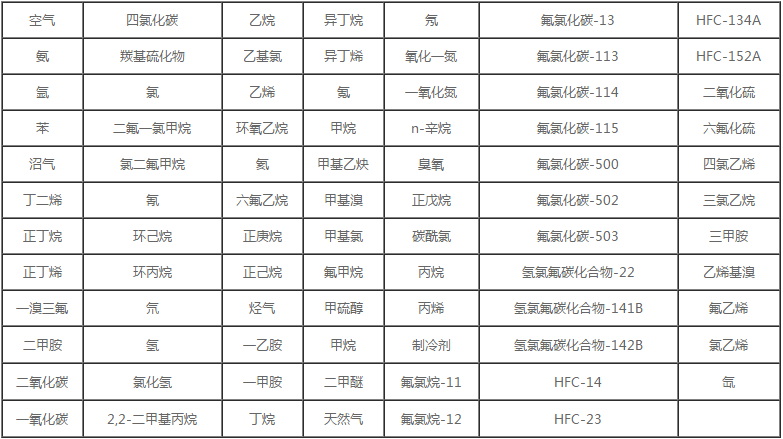

压缩机可以处理多种工艺气体,如:


水平式工业气体压缩机特性与优势

拥有一台水平式压缩机,获得更高的压力和更大的排量…

如果您的应用压力或排量超过了一台立式压缩机,我们的水平式压缩机则是您的下一个选项。Corken的水平式工业压缩机为双极设计,压力高达1650 psig(113 bar g).活塞排量范围从7.6CFM(12.9m3/hr)到414CFM(704m3/hr)。这一平衡对称水平式压缩机的运行平稳、安静,可根据需要灵活选择缸体尺寸,以便优化压缩机以达到所需的运行需求。缸体尺寸为8”(203.2mm)、6”(152.4mm)、4”(101.4mm)、3.25”(82.6mm)和2.75”(69.9mm)。将这些缸体布置在多种单级和双级配置中,可提供润滑性和非润滑性和无油选型。

可提供两种形式…

Corken提供两种形式的水平式工业压缩机:普通型和T型。普通型(HG600系列)每个活塞杆仅配备一组填料密封,而T型(THG600系列)每个活塞杆则配备三组填料密封。

普通的工况采用单填料密封普通型…

普通型(HG600系列)水平式工业压缩机为非无油型,仅配备一组轴封。该轴封配置一般情况下对用于不要求无油气体的非腐蚀、非有毒物应用中,且泄漏污染也不具关键性,例如LPG(石油液化气)、油田应用(天然气)和空气增压应用。

无泄漏的工况采用三填料密封T型…

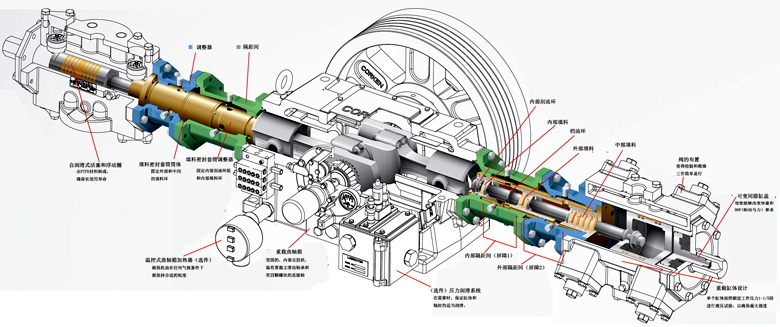

T型(THG600系列)为非润滑无油设计,配备三组填料密封,它们构成两个隔距间或者外部泄漏屏障(详见图2)。为了应用范围更广泛,每个隔距间自身配备接口,能够进行单独加压、置换或者泄放,使您能为您的应用选择更好的污染处理方法。在配备一套合适的气体置换成套系统的情况下,Corken的双隔距间(T型)可提供**的泄漏控制,符合EPA对挥发性有机化合物(VOC)逸散性排放控制的要求。为了应用更方便,可提供用于控制各腔室置换或加压所需附件的清洁备件。T型设备一般情况下多用于腐蚀、有毒物应用中,在这些应用中泄漏控制以及不对气体造成污染至关重要。

压缩机活塞连杆填料密封设计…

与采用V型环填料设计的Corken立式工业压缩机不同的是,水平式工业压缩机采用的是一种分段式气体置换填料设计对活塞杆加以密封。分段式气体置换填料成套系统包括置换填料盖、隔离片、O型环、分段式填料、支撑环和弹簧。

无油气体压缩…

为满足当今市场的严格要求,Corken的T型(双隔距间)水平式压缩机为无油型,因此不会对工艺气体带来污染。T型机配备三组分段式填料。由于每组填料之间的距离大于压缩机的冲程,不会有润滑油进入气缸。换而言之,活塞杆与**组轴封相接触的那一部分将永远不会达到第二章轴封,活塞杆与第二组轴封相接触的那一部分将永远不会达到第三章轴封。在油流经内部轴封组的时候,油偏离环阻止油到达外部隔距间(详见图2)。

可以提供单作用或双作用配置…
普通型和T型水平式工业压缩机可以提供单作用或双作用配置。单作用配置对于需要低流量和高压力的应用而言非常理想,而双作用配置容量更大。单作用配置需要选装一个阀门选项。

外部曲轴箱油冷却器…

Corken的水平式工业压缩机配备有一个压力润滑系统和一台外部又过滤器。对于需要打马力的应用,Corken推荐选装外部油冷却器,这将保证压缩机的恒定油温和*长工作年限。

可提供客户定制压缩机成套系统…

Corken可提供专为液化气体输送、蒸汽回收和气体加压应用而设计的标准安装模块。如果这些标准安装模块好压缩机成套系统无法满足您的应用要求,Corken可以提供满足大多数需求的客户定制成套系统。撬装式装置可配备控制面板、安全控制装置、脉动消除器、接受罐、阀和其他需求的特殊配件。更多详情,请见本销售手册后面关于安装件和压缩机成套系统及客户定制成套系统的内容。

水平式工业气体压缩机
运行规格

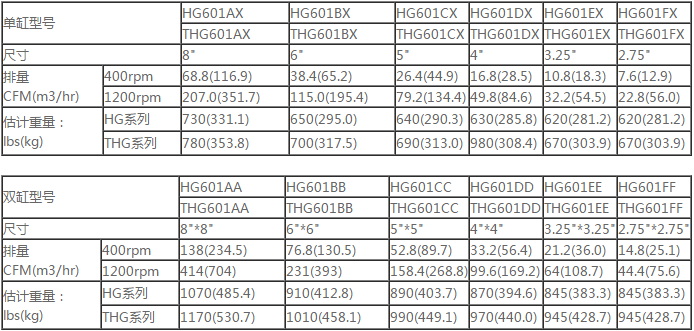

单级水平式压缩机

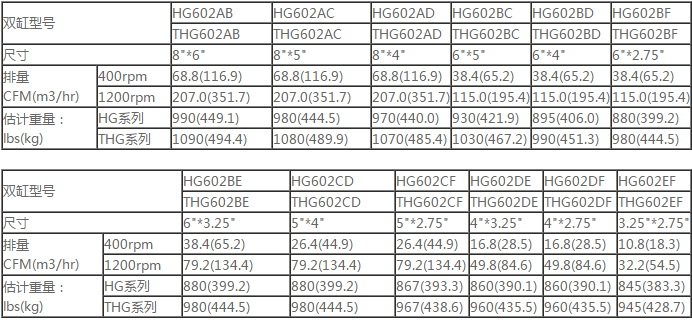

两级水平式压缩机

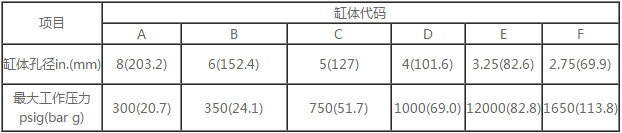

缸体数据

泵体数据

a:355°F出口温度需要使用高温O型环,如PTFE(聚四氟乙烯)或者Viton材质。如使用丁纳橡胶N(Buna N)或者氯丁橡胶(Neoprene),建议的*高出口温度为250°F
